C41系列锻造空气锤

安阳锻压是中国唯一一家具有近60年连续生产锻造空气锤历史的生产厂家;中国唯一一家空气锻锤获得国家最高质量奖(银质奖)的企业。安锻公司是唯一受国家委托制定C41系列空气锤行业标准的厂家,且仍在严格执行此标准。空气锤规格从C41-9到C41-2000已形成全球最全产品系列。我厂生产的空气锤自身有空气压缩机构,只需接通电源便可开动,不必另备其他装置。在海内外享有盛誉,至今大型空气锤和小型铁艺空气锤已销往德国,美国,日本,英国等66个国家和地区。


产品性能描述

空气锤图片

一、空气锤概述:

       锻造空气锤是自由锻造设备的一种,自身带有两个汽缸:压缩缸(后缸)将空气压缩,通过分配阀送入工作汽缸(前缸),推动锤杆连同锤头作上下锤击作用。空气锤体积小、噪声低、结构合理、操作方便。适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等,使用垫模即可进行各种开式模锻(胎模锻)。

     安阳锻压是专业空气锤生产厂家,生产的空气锤范围包括9KG,15KG, 25KG, 40KG, 55KG, 75KG, 110KG, 150KG, 250KG, 400KG, 560KG, 750KG, 1000KG, 2000KG. 依据空气锤的规格型号大小和用途分为大型空气锤(主要用于工业锻造)和小型空气锤(主要用于铁艺锻造)。安阳锻压的空气锤及空气锤配件、空气锤备件批量生产,价格优惠。如果您想了解空气锤多少钱,请拨打空气锤采购热线:0372-5973147。

二、空气锤工作原理:
    电动机通过减速机构和曲轴,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸的上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。旋阀与两个气缸之间有四种连通方式,可以产生提锤、连打、下压、空转四种动作。

三、大空气锤结构组成与各部分功能:

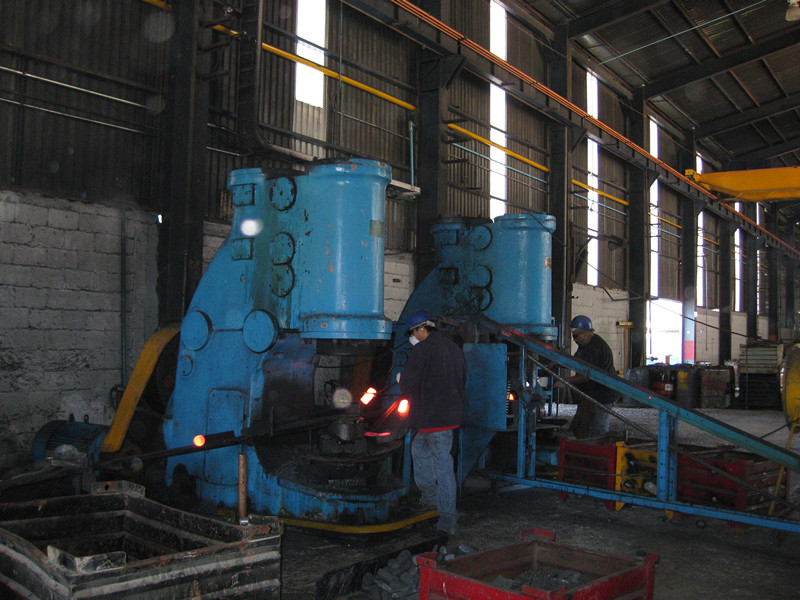

大空气锤

大空气锤主要由机身、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。
1,机身。机身是空气锤的主体,在机身上面安装有传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。
2,传动机构。传动机构包括皮带轮、齿轮箱、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
3,压缩缸和工作缸。压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
4,落下部分。落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格,需要作成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。
5,配气机构。配气机构由上阀,下阀,操作手柄或脚踏杠杆等部门组成,通过配气机构来控制各种动作的实现。
6,砧座。砧座上面安装着砧垫和下砧块,为了满足锻造的稳定性,砧座的质量要求是落下部分质量的12-15倍,它安装在坚固的钢筋水泥基础上,其间垫有垫木,可消除锤击时产生的震动。

如果您想知道空气锤价格,请拨打空气锤报价服务电话:0372-5973147。

四、小空气锤结构组成与各部分功能:

小型空气锤

安阳锻压小型打铁空气锤采用铜质油控系统和不锈钢螺丝,高大尚!

小空气锤主要由机身、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和钢底座等部分组成。
1,机身。机身是空气锤的主体,在机身上面安装有传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。
2,传动机构。传动机构包括皮带轮、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
3,压缩缸和工作缸。压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
4,落下部分。落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格,需要成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。
5,配气机构。配气机构由上阀,下阀,操作手柄或脚踏杠杆等部门组成,通过配气机构来控制各种动作的实现。
6,钢底座。由于小型空气锤体积较小,采用无砧座整体机身设计。因此钢底座的作用是把锤的下砧面抬高到适合的高度,以便锻造者操作工作舒服,并且加重了砧座部分的重量,可消除锤击时产生的震动。

五、小型打铁空气锤特殊锤头展示:

安阳锻压专业生产锻造空气锤60余年,在空气锤行业积累丰富的经验。所生产的小型空气锤主要应用于铁艺、家具、刀具等行业,为了提高广大用户的生产效率,我公司开发出了多种特殊形状的锤头(砧块),可以方便在我公司的小空气锤上快速实现拉伸、延展等锻造功能。

 安阳锻压生产的小型铁艺空气锤优良的质量和亲民的价格,广受过内外用户的青睐,每年的销售量都在300台以上。目前,安阳锻压小空气锤及锤头(砧块)已经出口到德国,英国,美国,澳大利亚,日本,南非,印度等66个国家和地区,安阳锻压小空气锤及锤头(砧块)已经成为当今全球最大的生产制造商。

安阳锻压生产的特殊小空气锤砧块有如下优点:

1,全工序采用数控加工中心加工,提高了锤头(砧块)燕尾部分加工精度,确保了上、下砧块的合模度。

2,专门的表面处理工序,确保锤头(砧块)表面的光洁度,你的锤头(砧块)不仅仅是工具,更是一件艺术品。

3,采用特殊的优质合金钢锻造,确保锤头(砧块)的耐用性。

4,安阳锻压60余年的生产经验和特殊的热处理工艺,确保锤头硬度的同时并保证锤头的锻造韧性。

5,高精度的燕尾加工工艺,使得每副锤头(砧块)和斜铁具有良好的互换性,大大减少了更换锤头(砧块)的便利。

6,专有的R成型刀,确保每个倒角的圆润度,使每个锤头(砧块)让你爱不释手并不伤你的爱手。

 安阳锻压小空气锤锤头(砧块)图片如下:

组合拉伸锤头/砧块

安阳锻压小空气锤组合拉伸锤头

组合压槽锤头/砧块

安阳锻压小空气锤组合压槽锤头

拉伸锤头/砧块

安阳锻压小空气锤拉伸特殊锤头

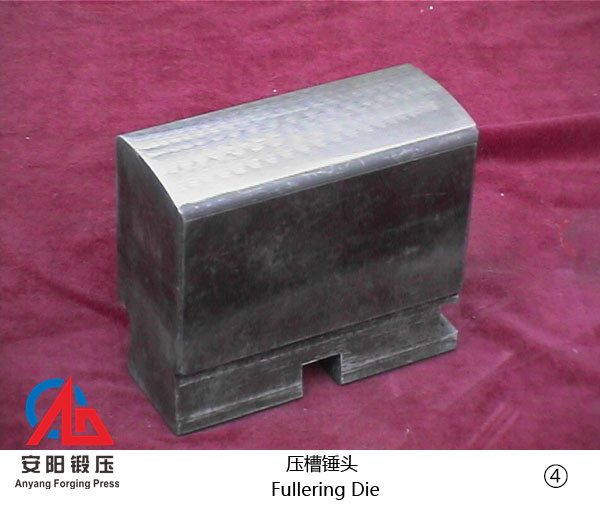

压槽锤头/砧块

安阳锻压小空气锤压槽锤头

圆屋顶锤头/砧块

安阳锻压小空气锤圆屋顶特殊锤头

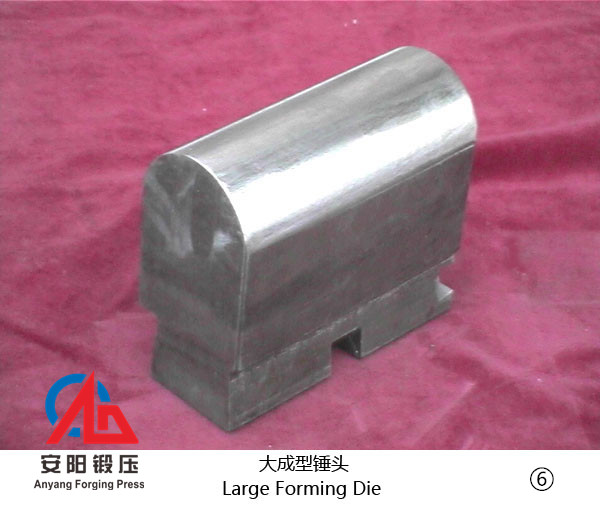

大成型锤头/砧块

安阳锻压小空气锤大成型特殊锤头。

如您对以上任一款小型铁艺空气锤锤头感兴趣,请拨打空气锤求购服务热线 0372-5973147 或者发邮件到aydy@ayduanya.com .

产品技术参数



安阳锻压大空气锻锤规格及技术参数

分体锻造空气锤型号

C41-150

C41-250

C41-400

C41-560

C41-750

C41-1000

C41-2000

落下部分质量(kg)

150

250

400

560

750

1000

2000

打击能量(kj)

2.5

5.6

9.5

13.7

19

27

54

打击次数(min-1)

180

140

120

115

105

95

80

工作区间高度(mm)

370

450

530

600

670

800

1000

锤杆中心线至锤身距离(mm)

350

420

520

550

750

800

950

可锻
  毛坯

方(mm*mm)

130×130

145×

145

220×

220

270×

270

270×

270

290×

290

350×

350

圆(mm)

Φ145

Φ175

Φ240

Φ280

Φ300

Φ320

Φ400

电机

型号

Y180M-

4-B3

Y180L-

4-B3

Y200L-

4-B3

Y280S-

6-B3

Y280M-

6-B3

Y315S-

6-B3

Y315L2-

6-B3

功率(kw)

18.5

22

30

45

55

75

132

机器质量

主机(kg)

3260

5000

8000

9800

17000

20000

48000

机器外形尺寸(mm)

680×

420×

850

700×

450×

980

1100×

500×

1300

1400×

600×

1500

1300×

700×

1600

1480×

800×

1853

1900×

1070×

2382



安阳锻压小空气锤/铁匠空气锤/打铁空气锤规格及技术参数

小型空气锤型号

C41-9

C41-15

C41-25

C41-40

C41-55

C41-75

C41-110

落下部分质量(kg)

9

15

25

40

55

75

110

打击能量(kj)

0.09

0.16

0.27

0.53

0.7

1

1.98

打击次数(min-1)

245

245

250

245

230

210

180

工作区间高度(mm)

135

160

240

245

270

297

355

锤杆中心线至锤身距离(mm)

120

140

200

235

270

280

400

可锻
  毛坯

方(mm*mm)

25×25

30×30

40×40

52×52

60×60

65×65

110×110

圆(mm)

Φ30

Φ35

Φ48

Φ68

Φ75

Φ85

Φ120

电机

型号

Y90L-4-B3

Y100L1-4

Y132S1-6

Y132M1-6

Y132M2-6

Y160M -6

Y180L-6

功率(kw)

1.5

2.2

3

4

5.5

7.5

15

机器质量

主机(kg)

250

270

720

860

1300

2500

3300

机器外形尺寸(mm)

680×

420×

850

700×

450×

980

1100×

500×

1300

1400×

600×

1500

1300×

700×

1600

1480×

800×

1853

1900×

1070×

2382
