C41系列锻造空气锤

安阳锻压有60多年连续生产锻造空气锤历史;空气锻锤曾获得机械行业国家最高质量奖(银质奖)的企业。安锻公司受国家委托制定C41系列空气锤行业标准的厂家,且仍在严格执行此标准。空气锤规格从C41-9到C41-2000已形成全球齐全产品系列。我厂生产的空气锤自身有空气压缩机构,只需接通电源便可开动,不必另备其他装置。在海内外享有盛誉,至今大型空气锤和小型铁艺空气锤已销往德国,美国,日本,英国等74个国家和地区。


产品性能描述

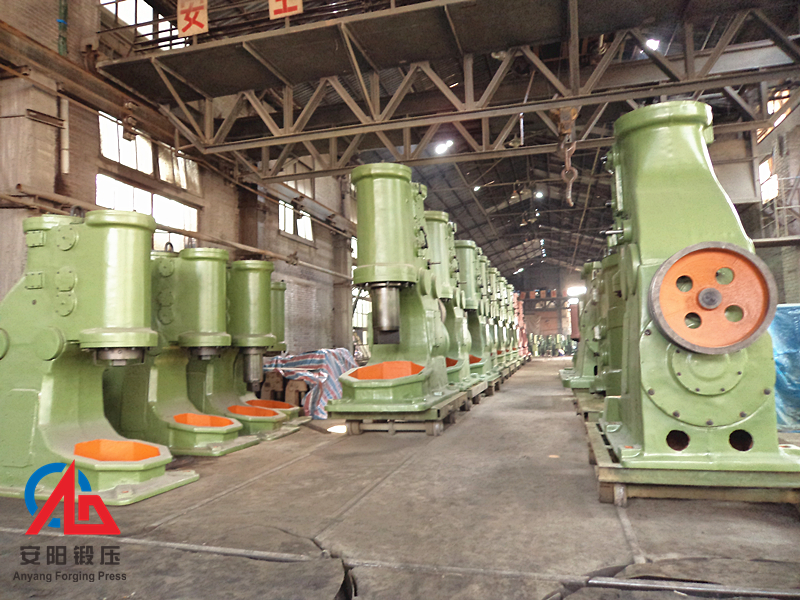

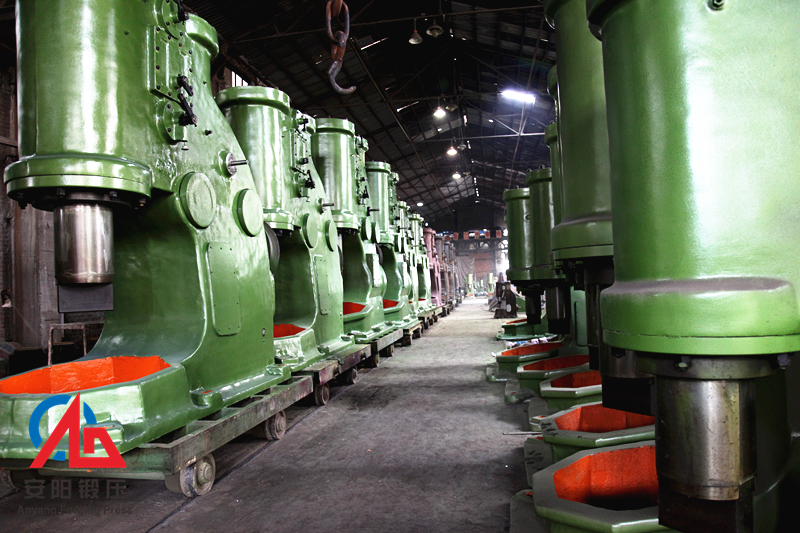

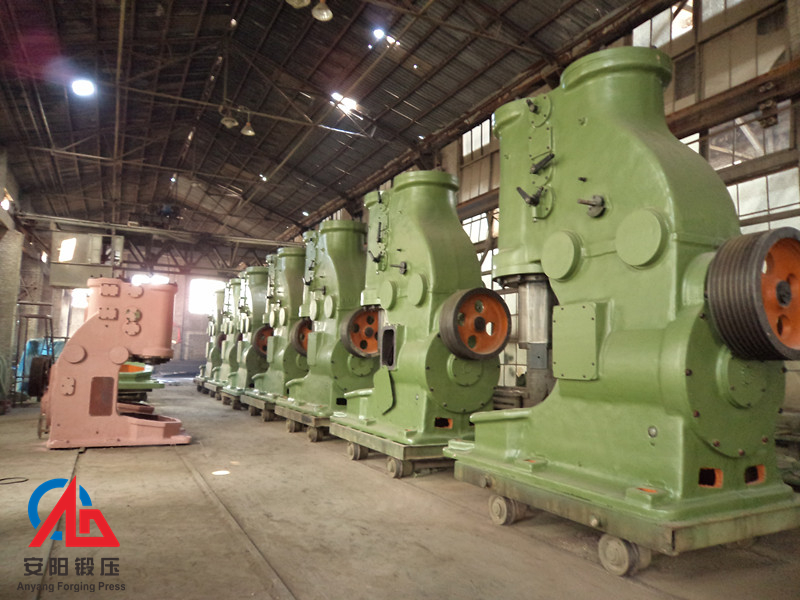

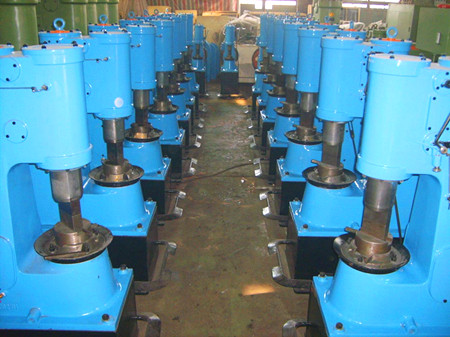

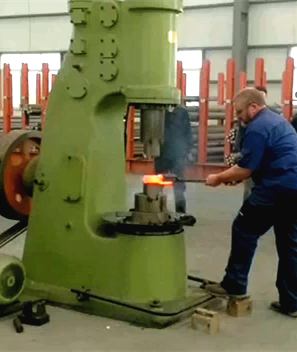

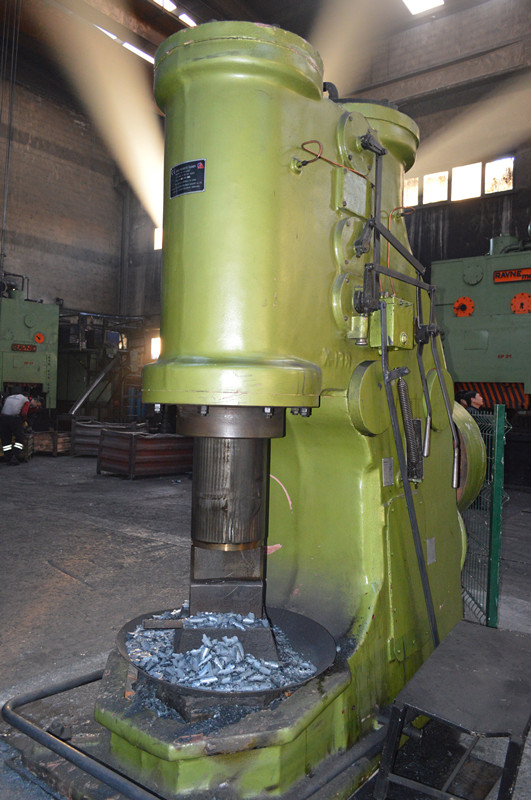

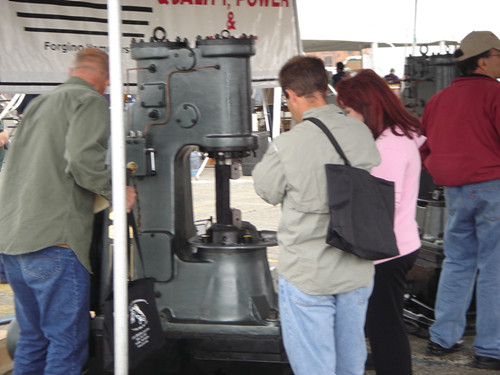

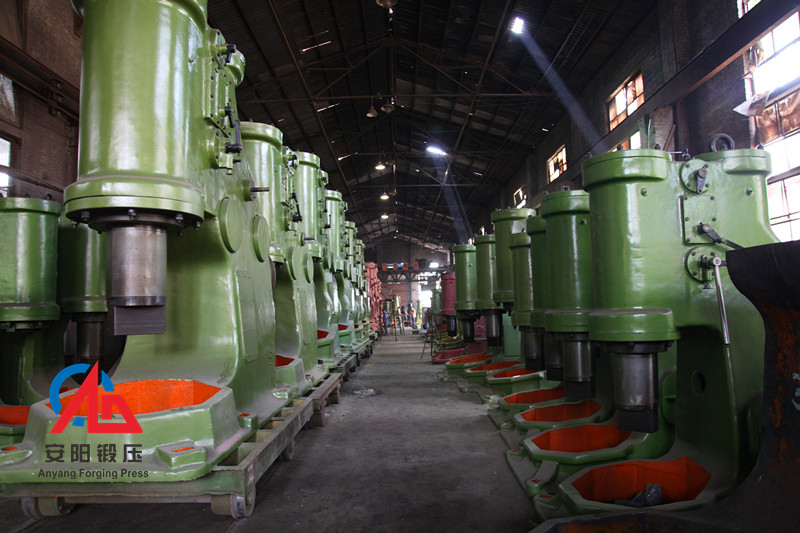

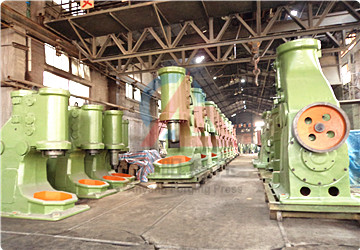

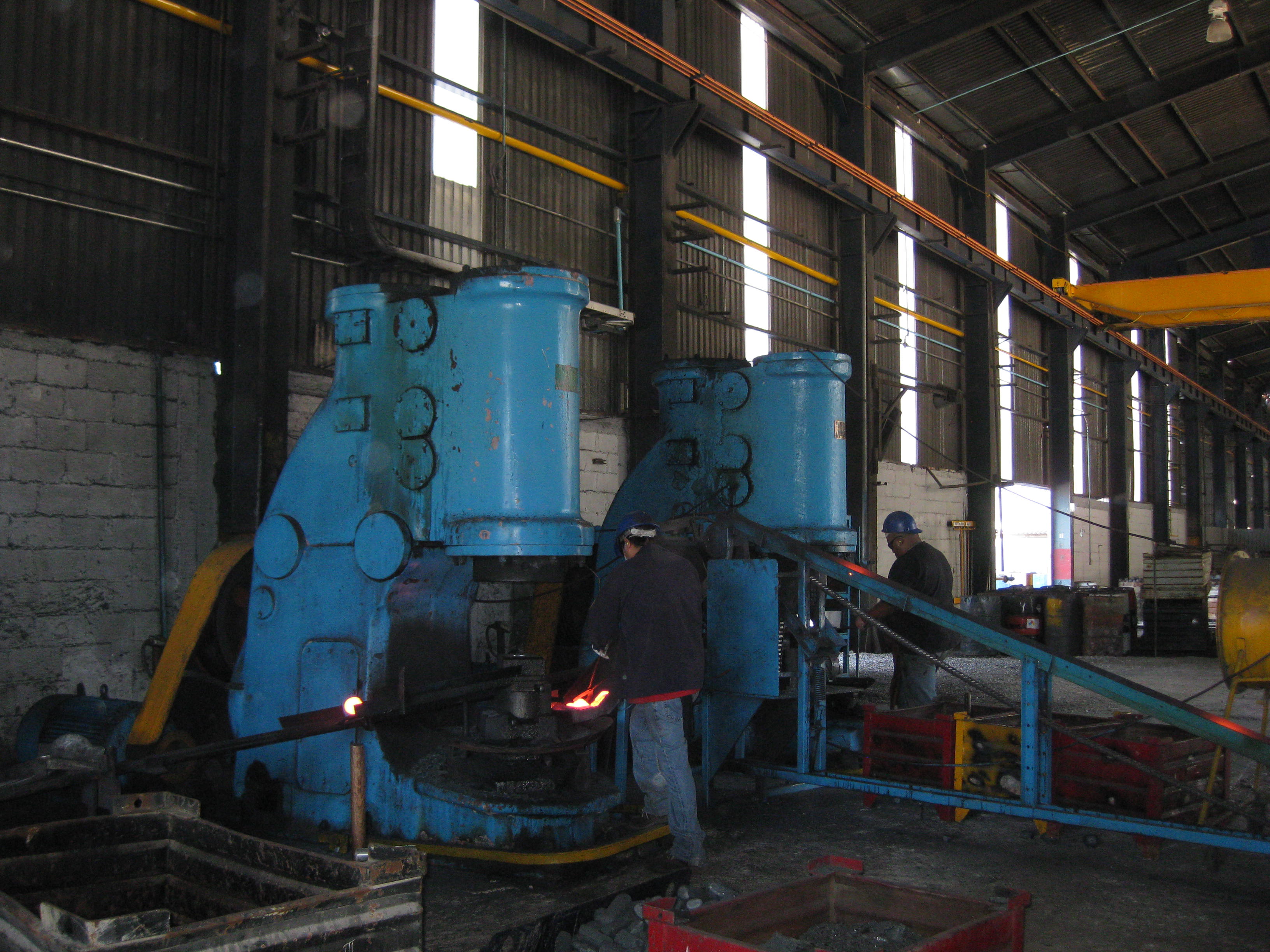

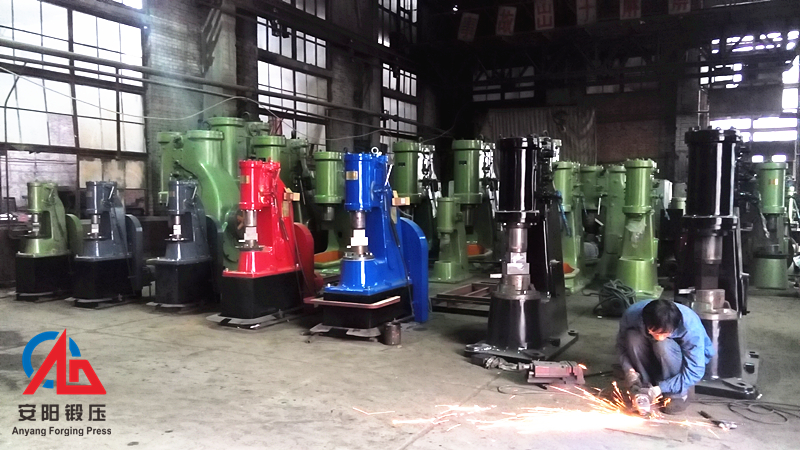

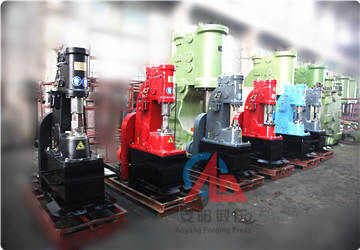

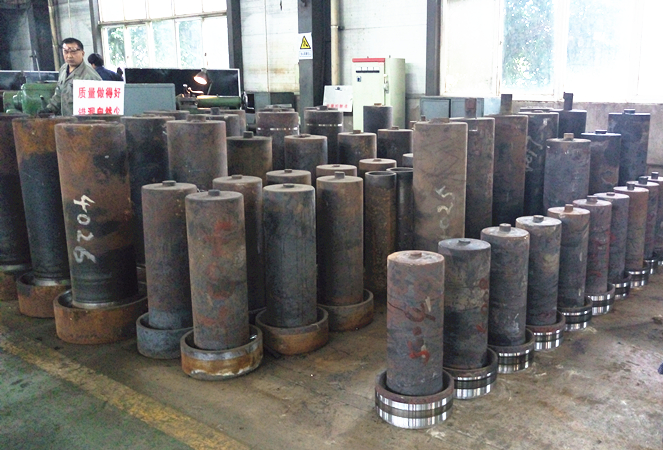

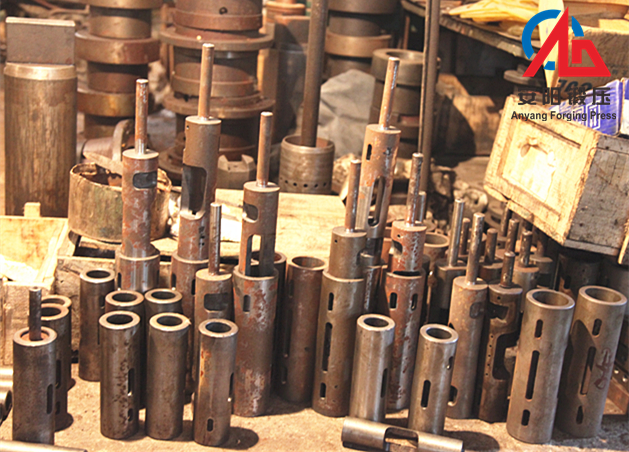

空气锤图片

一、空气锤概述:

锻造空气锤是自由锻造设备的一种,自身带有两个汽缸:压缩缸(后缸)将空气压缩,通过分配阀送入工作汽缸(前缸),推动锤杆连同锤头作上下锤击作用。空气锤体积小、噪声低、结构合理、操作方便。适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等,使用垫模即可进行各种开式模锻(胎模锻)。

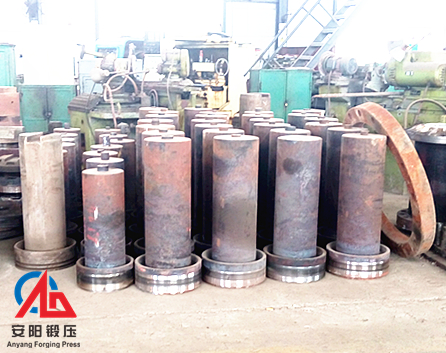

安阳锻压是专业空气锤生产厂家,生产的空气锤范围包括9KG,15KG, 25KG, 40KG, 55KG, 75KG, 110KG, 150KG, 250KG, 400KG, 560KG, 750KG, 1000KG, 2000KG. 依据空气锤的规格型号大小和用途分为大型空气锤(主要用于工业锻造)和小型空气锤(主要用于铁艺锻造)。安阳锻压的空气锤及空气锤配件、空气锤备件批量生产,价格优惠。如果您想了解空气锤多少钱,请拨打空气锤采购热线:0372-5973147。

二、空气锤工作原理:
电动机通过减速机构和曲轴,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸的上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。旋阀与两个气缸之间有四种连通方式,可以产生提锤、连打、下压、空转四种动作。

三、大空气锤结构组成与各部分功能:

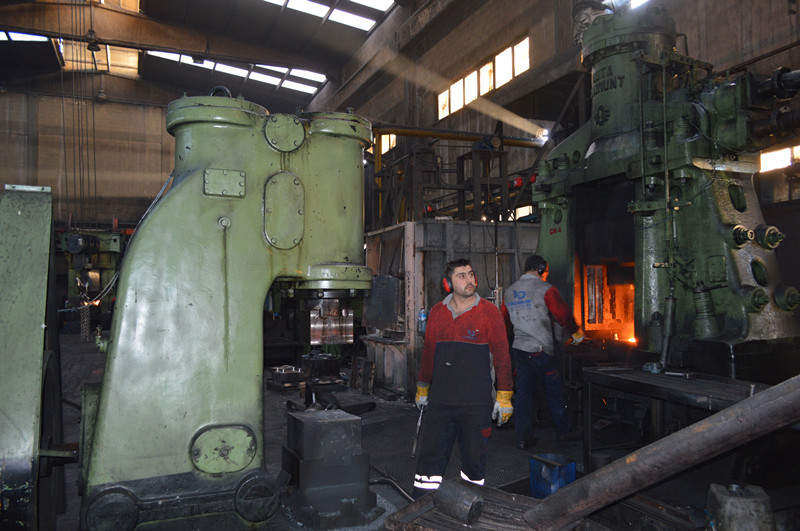

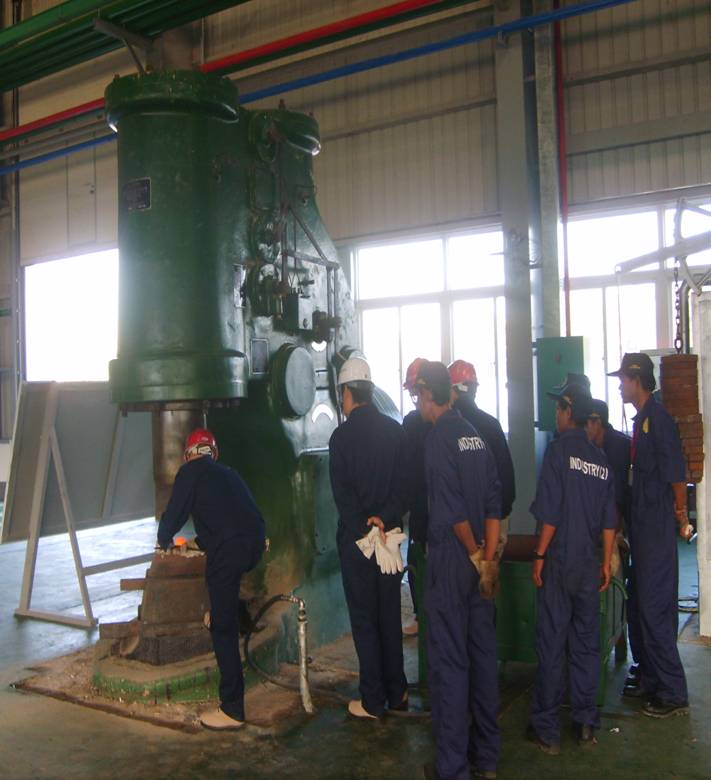

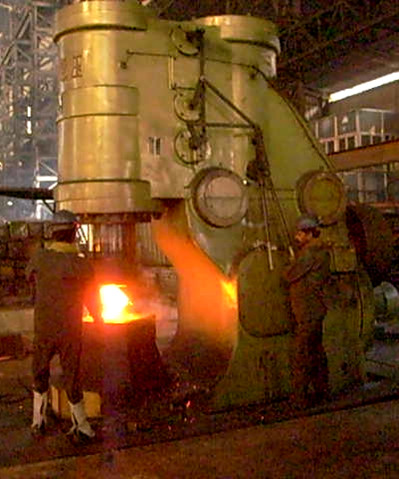

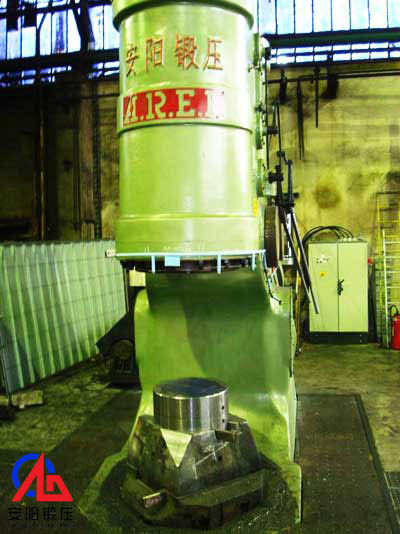

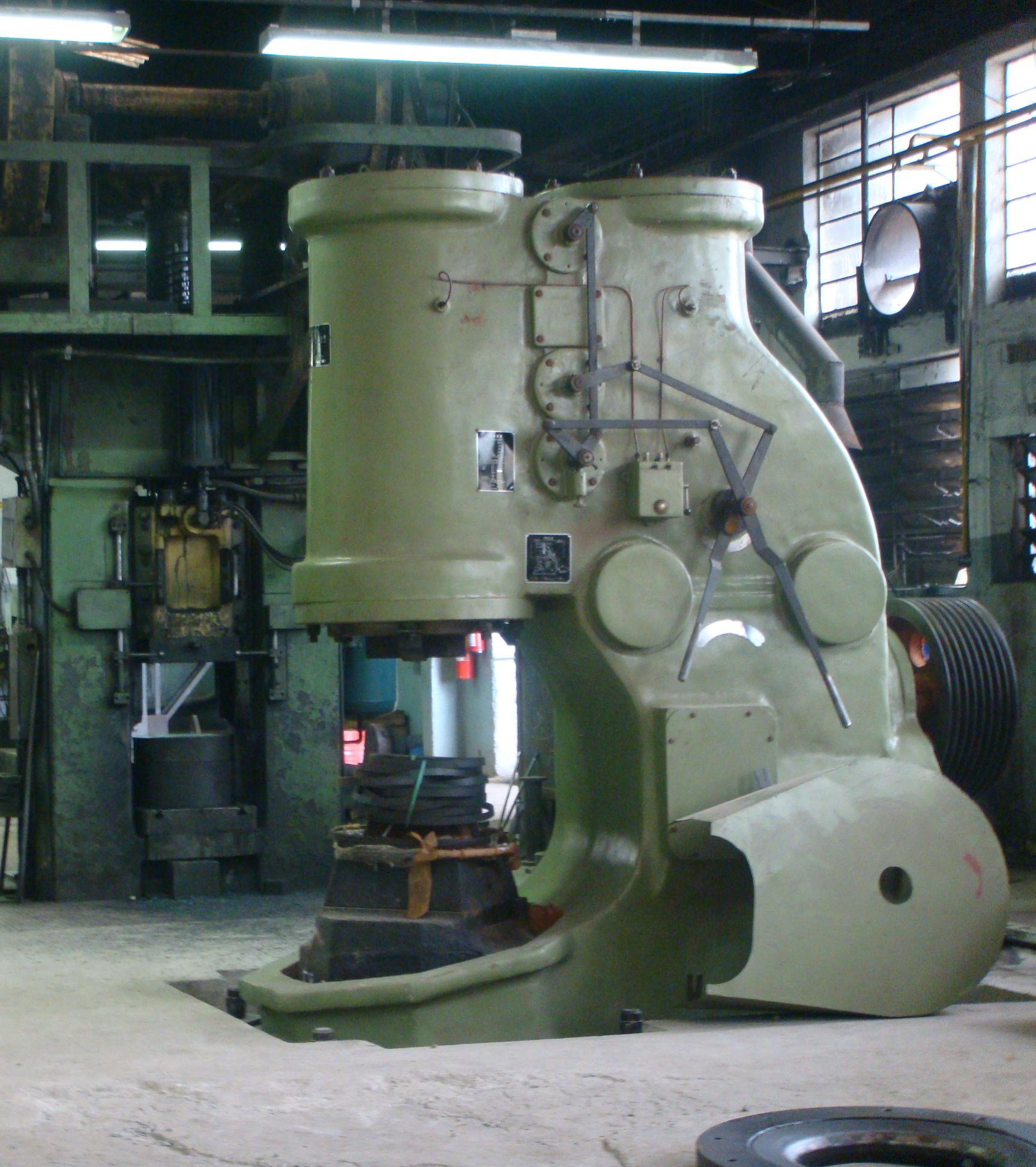

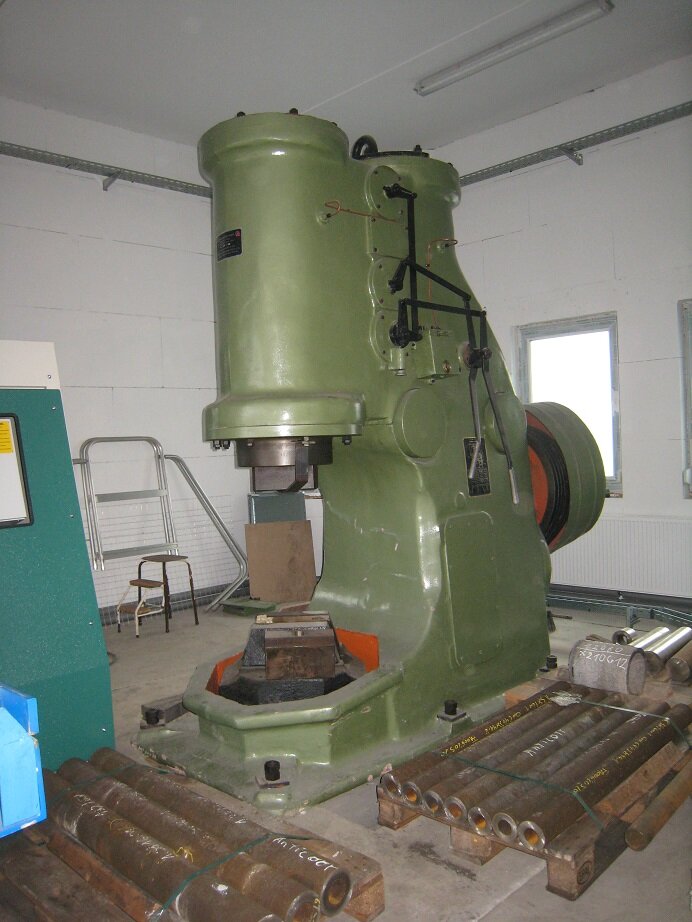

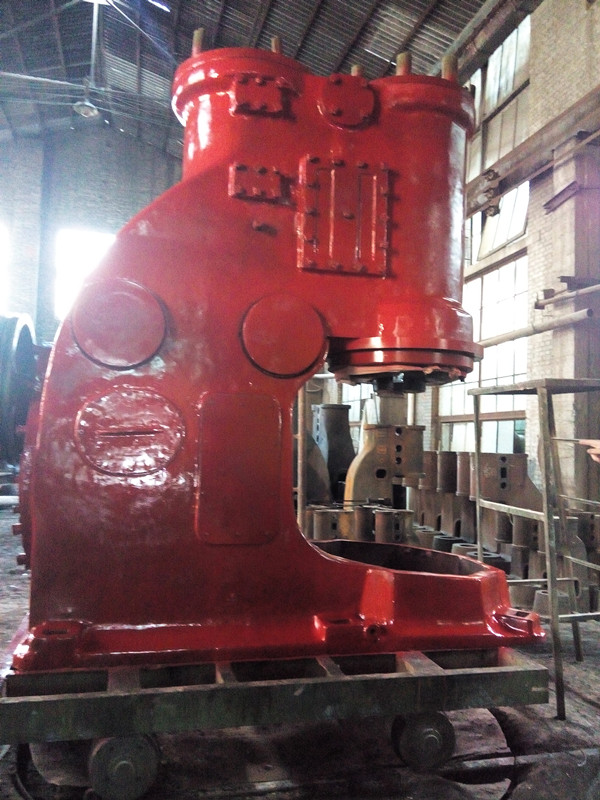

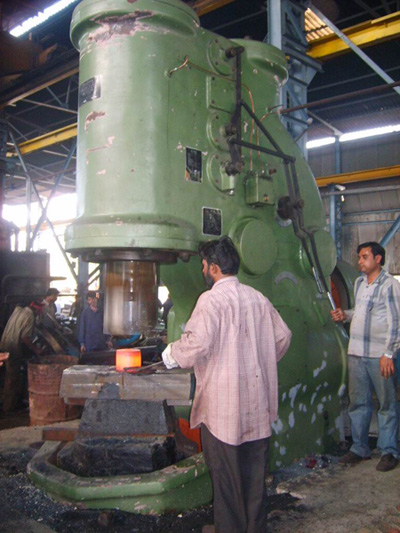

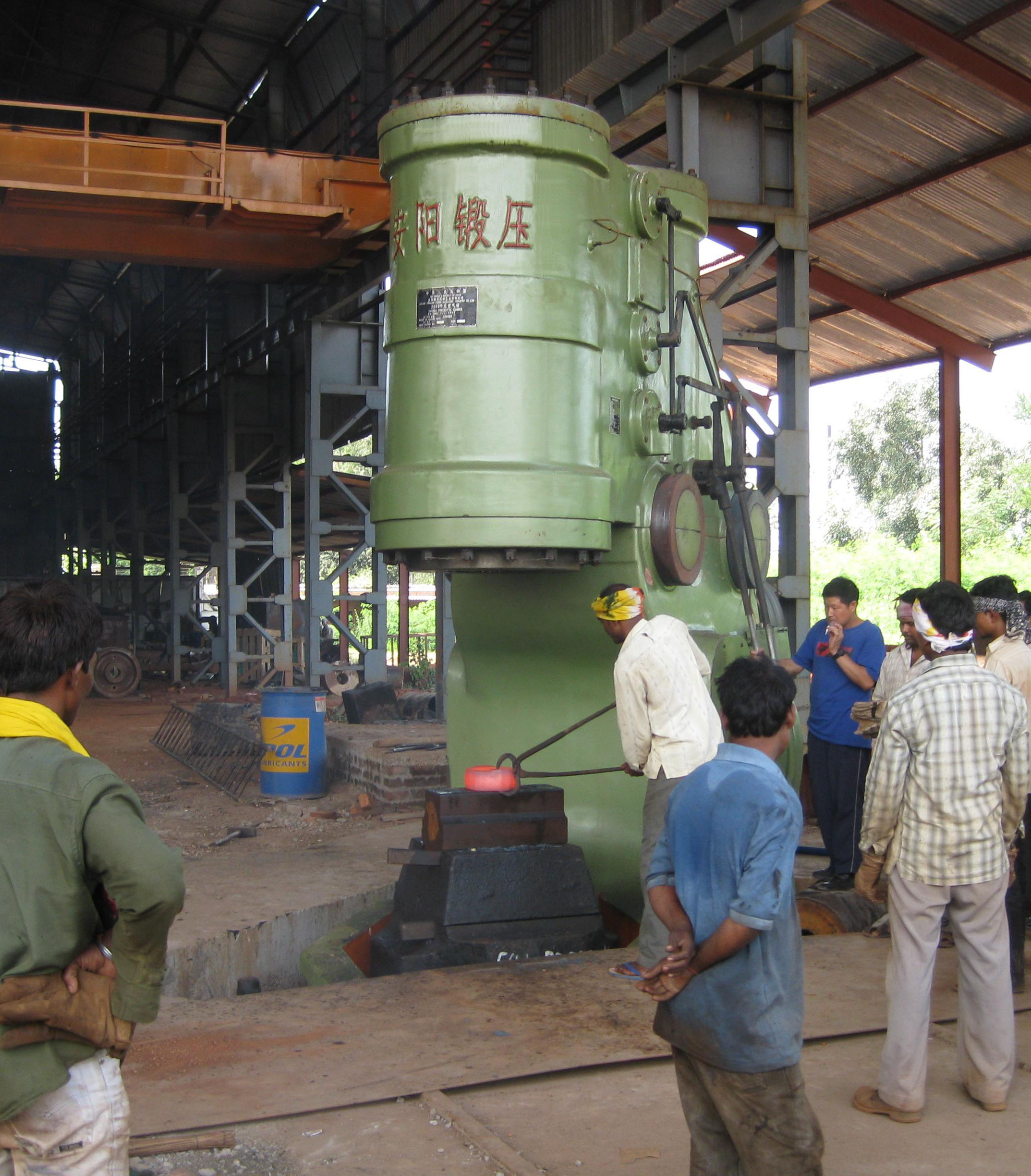

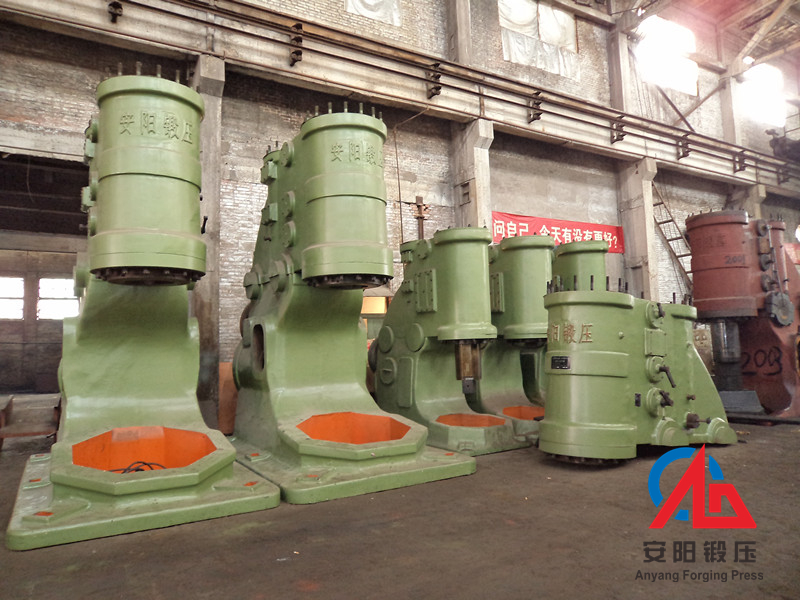

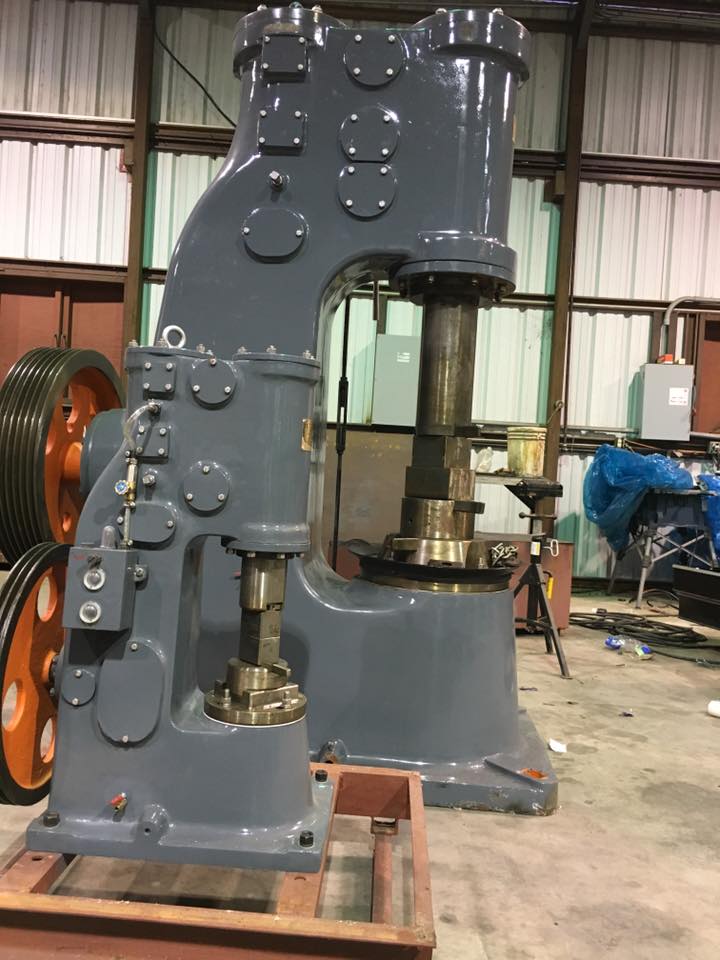

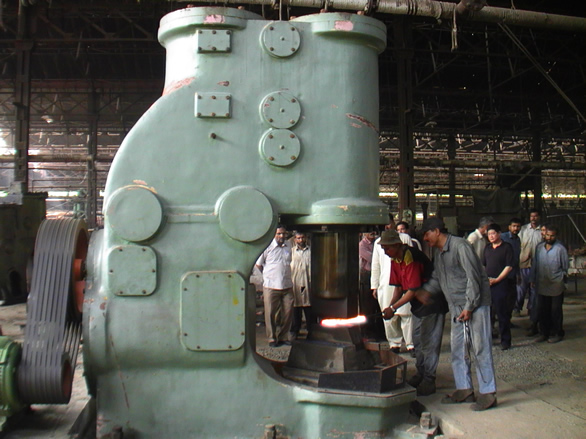

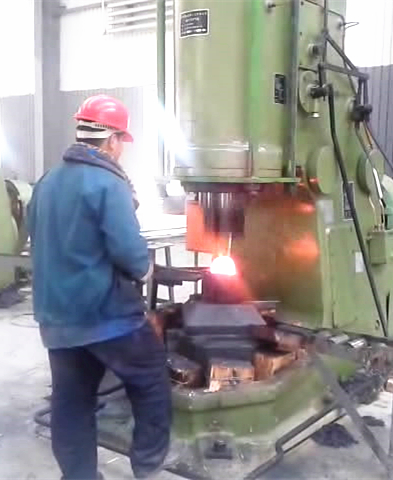

大空气锤

大空气锤主要由机身、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

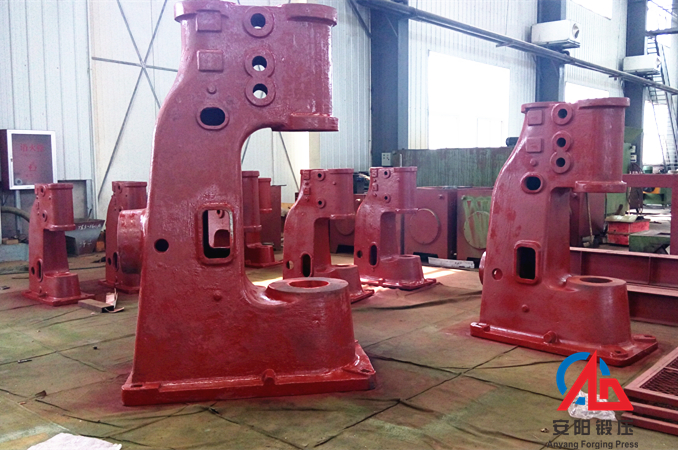

1,机身。机身是空气锤的主体,在机身上面安装有传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。

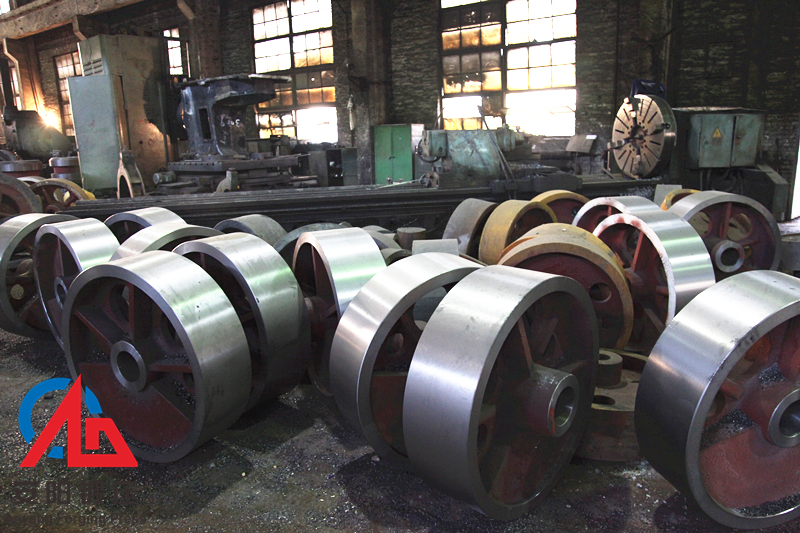

2,传动机构。传动机构包括皮带轮、齿轮箱、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
3,压缩缸和工作缸。压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

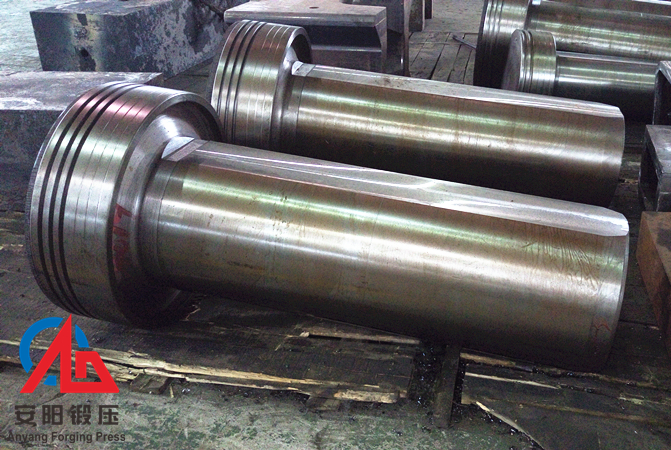

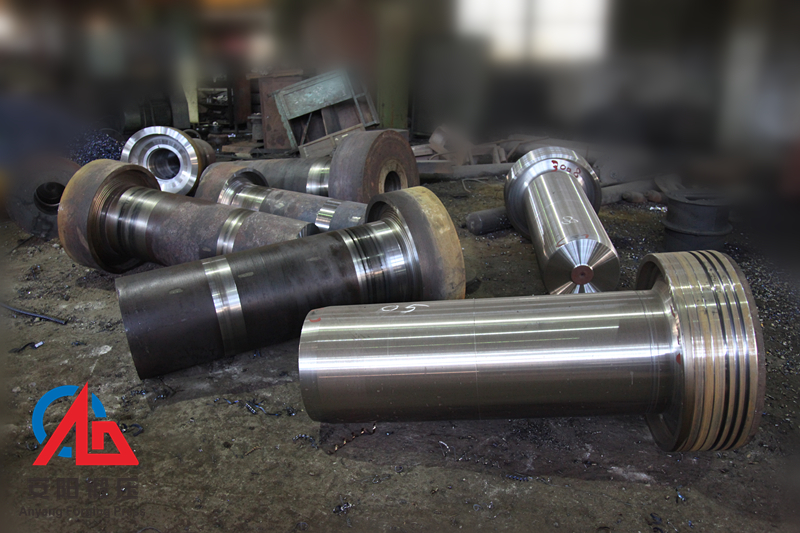

4,落下部分。落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格,需要作成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。
5,配气机构。配气机构由上阀,下阀,操作手柄或脚踏杠杆等部门组成,通过配气机构来控制各种动作的实现。
6,砧座。砧座上面安装着砧垫和下砧块,为了满足锻造的稳定性,砧座的质量要求是落下部分质量的12-15倍,它安装在坚固的钢筋水泥基础上,其间垫有垫木,可消除锤击时产生的震动。

如果您想知道空气锤价格,请拨打空气锤报价服务电话:0372-5973147。

四、小空气锤结构组成与各部分功能:

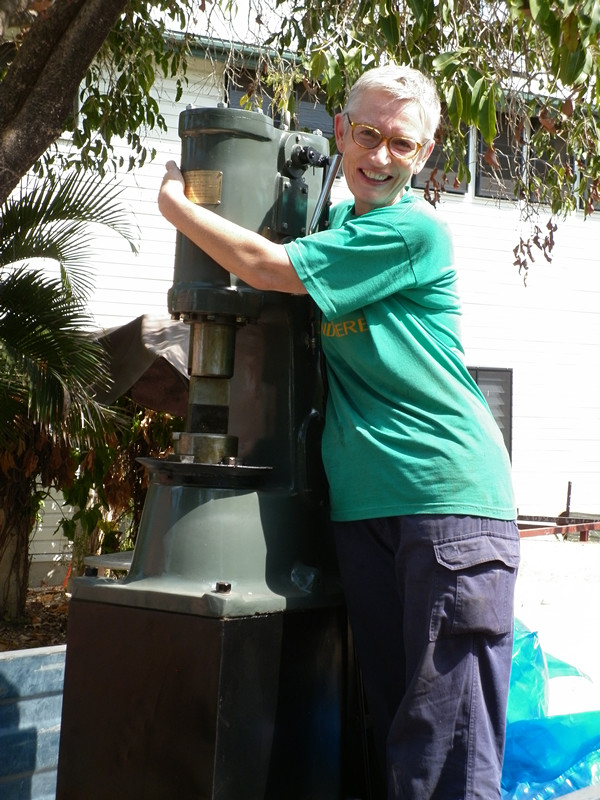

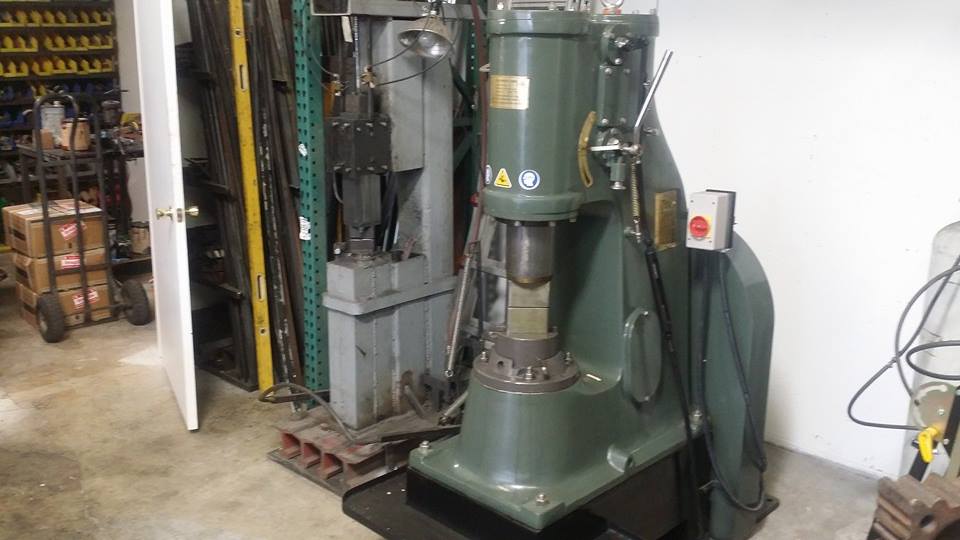

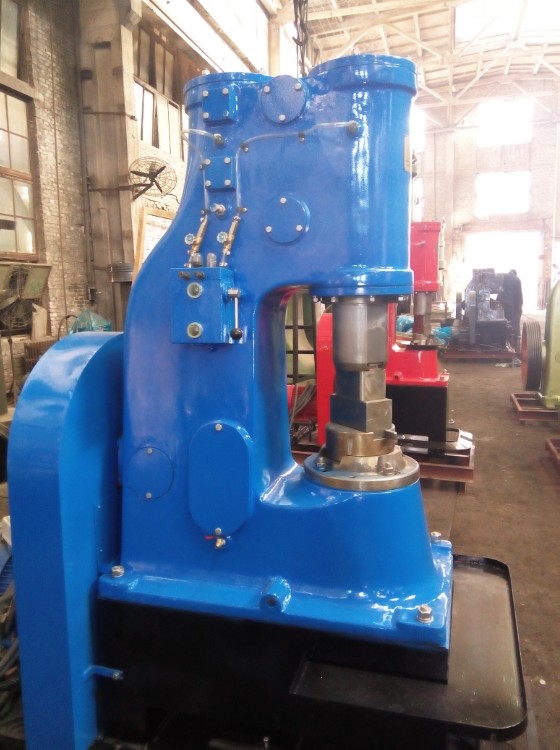

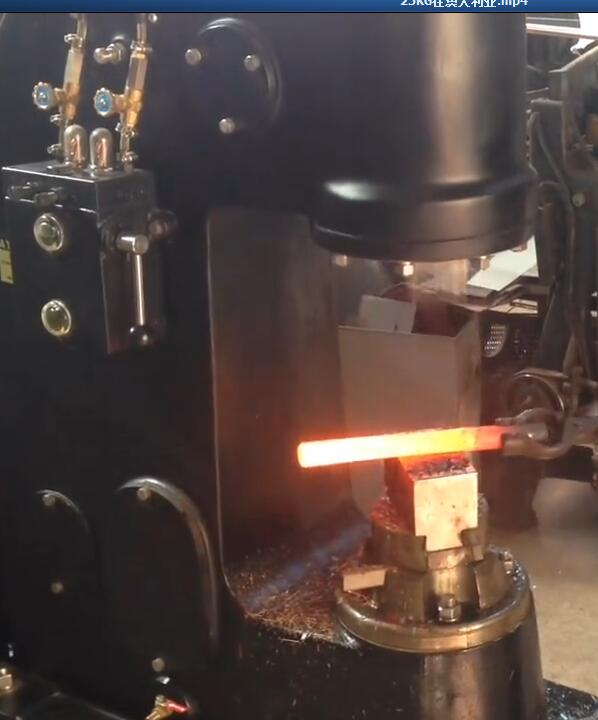

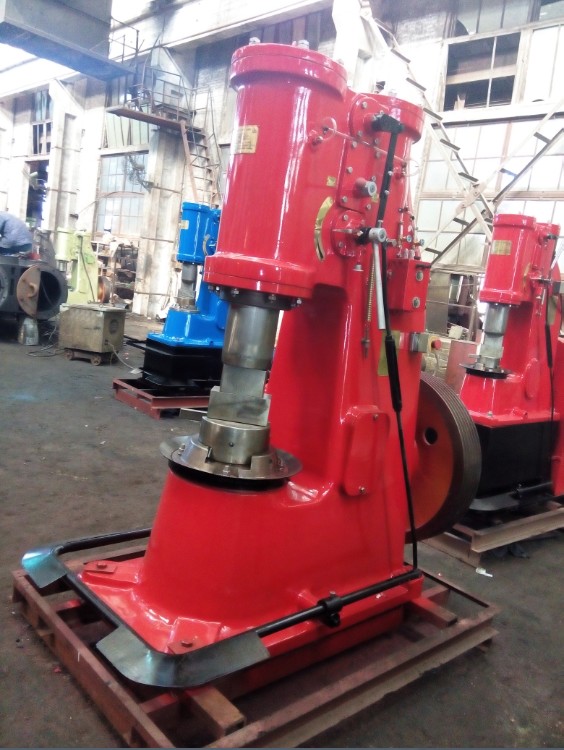

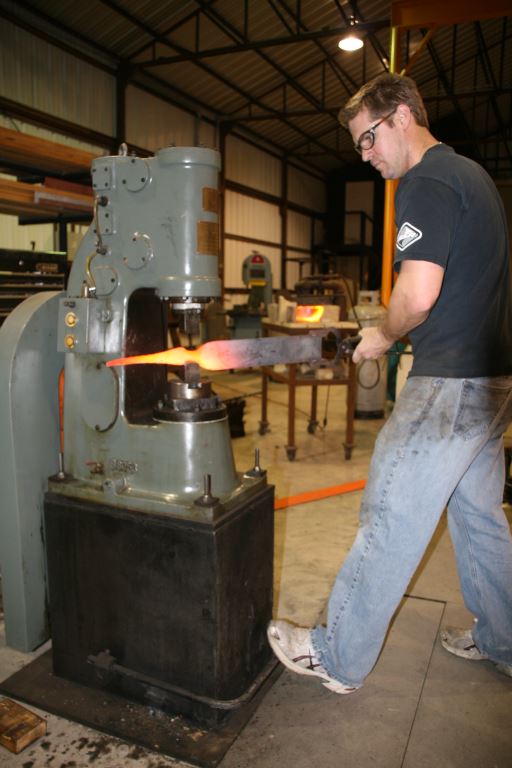

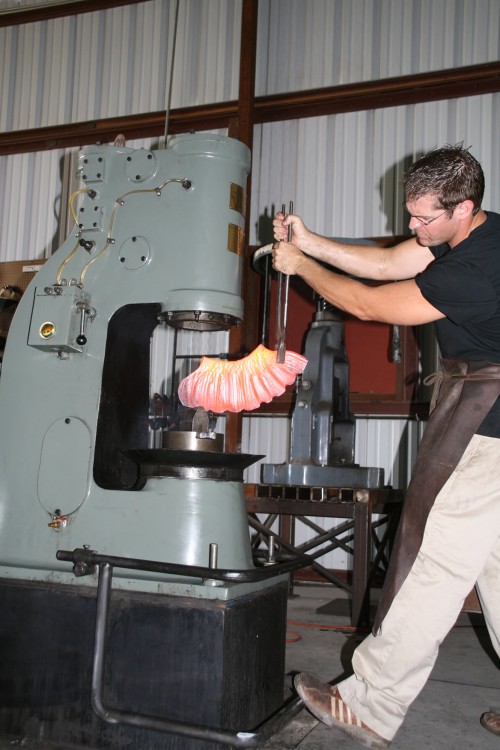

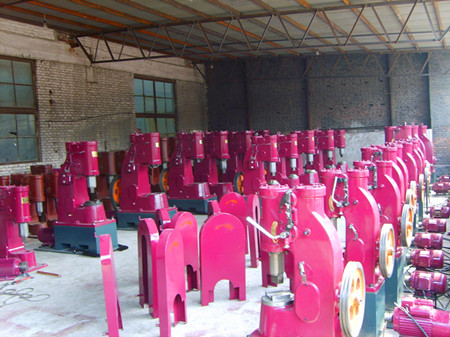

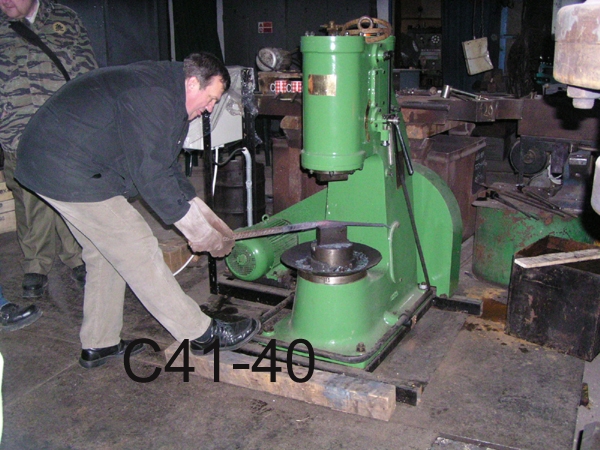

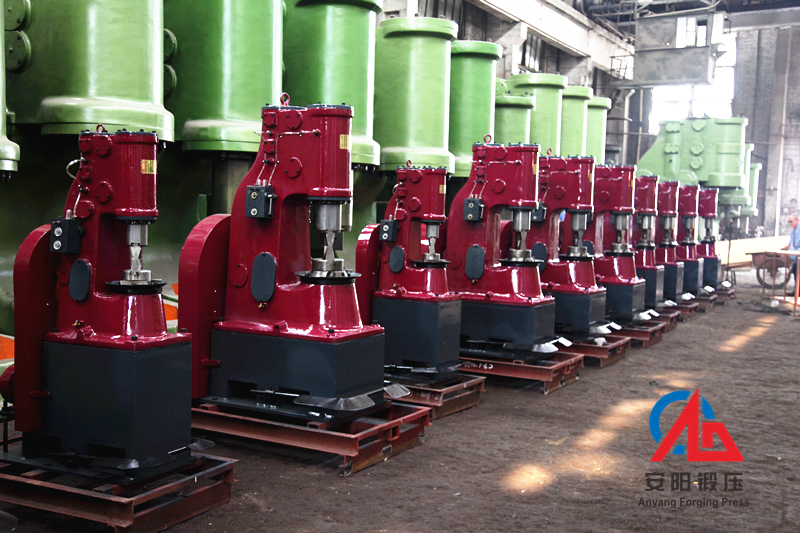

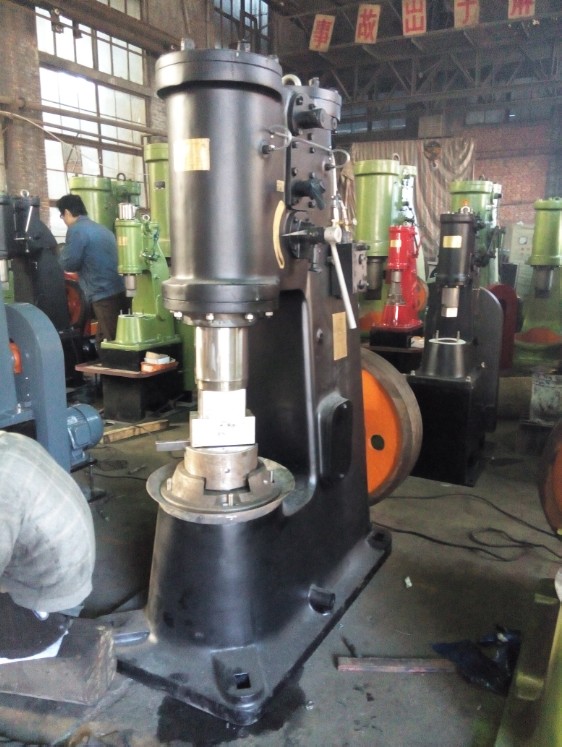

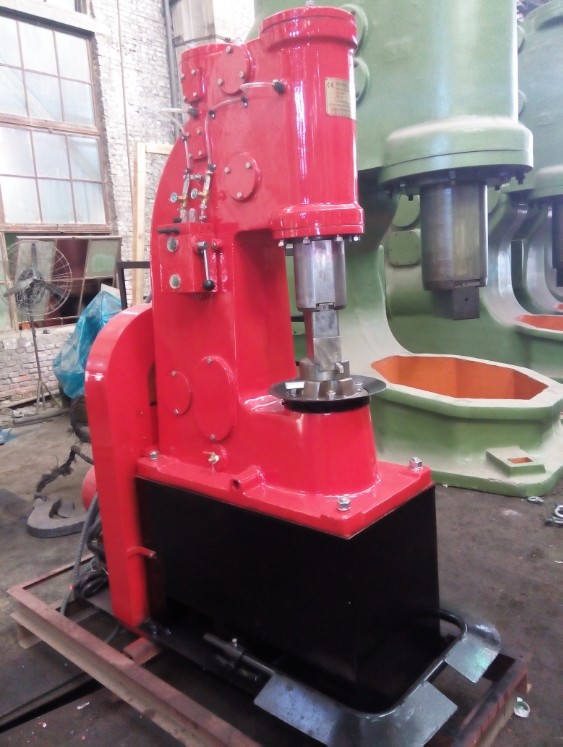

小型空气锤

安阳锻压小型打铁空气锤采用铜质油控系统和不锈钢螺丝,高大尚!

小空气锤主要由机身、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和钢底座等部分组成。
1,机身。机身是空气锤的主体,在机身上面安装有传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。
2,传动机构。传动机构包括皮带轮、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
3,压缩缸和工作缸。压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
4,落下部分。落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格,需要成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。
5,配气机构。配气机构由上阀,下阀,操作手柄或脚踏杠杆等部门组成,通过配气机构来控制各种动作的实现。
6,钢底座。由于小型空气锤体积较小,采用无砧座整体机身设计。因此钢底座的作用是把锤的下砧面抬高到适合的高度,以便锻造者操作工作舒服,并且加重了砧座部分的重量,可消除锤击时产生的震动。

新型专利产品-L型空气锤



注:L型小空气锤上锤头不缩进工作缸,喉深加大。该类型空气锤是安锻公司的专利产品,请尊重知识产权,侵权必究!



空气锤专利

五、小型打铁空气锤特殊锤头展示:

安阳锻压专业生产锻造空气锤60余年,在空气锤行业积累丰富的经验。所生产的小型空气锤主要应用于铁艺、家具、刀具等行业,为了提高广大用户的生产效率,我公司开发出了多种特殊形状的锤头(砧块),可以方便在我公司的小空气锤上快速实现拉伸、延展等锻造功能。

 安阳锻压生产的小型铁艺空气锤优良的质量和亲民的价格,广受过内外用户的青睐,每年的销售量都在300台以上。目前,安阳锻压小空气锤及锤头(砧块)已经出口到德国,英国,美国,澳大利亚,日本,南非,印度等66个国家和地区,安阳锻压已经成为当今全球知名的生产制造商。

安阳锻压生产的特殊小空气锤砧块有如下优点:

1,全工序采用数控加工中心加工,提高了锤头(砧块)燕尾部分加工精度,确保了上、下砧块的合模度。

2,专门的表面处理工序,确保锤头(砧块)表面的光洁度,你的锤头(砧块)不仅仅是工具,更是一件艺术品。

3,采用特殊的优质合金钢锻造,确保锤头(砧块)的耐用性。

4,安阳锻压60余年的生产经验和特殊的热处理工艺,确保锤头硬度的同时并保证锤头的锻造韧性。

5,高精度的燕尾加工工艺,使得每副锤头(砧块)和斜铁具有良好的互换性,大大减少了更换锤头(砧块)的便利。

6,专有的R成型刀,确保每个倒角的圆润度,使每个锤头(砧块)让你爱不释手并不伤你的爱手。

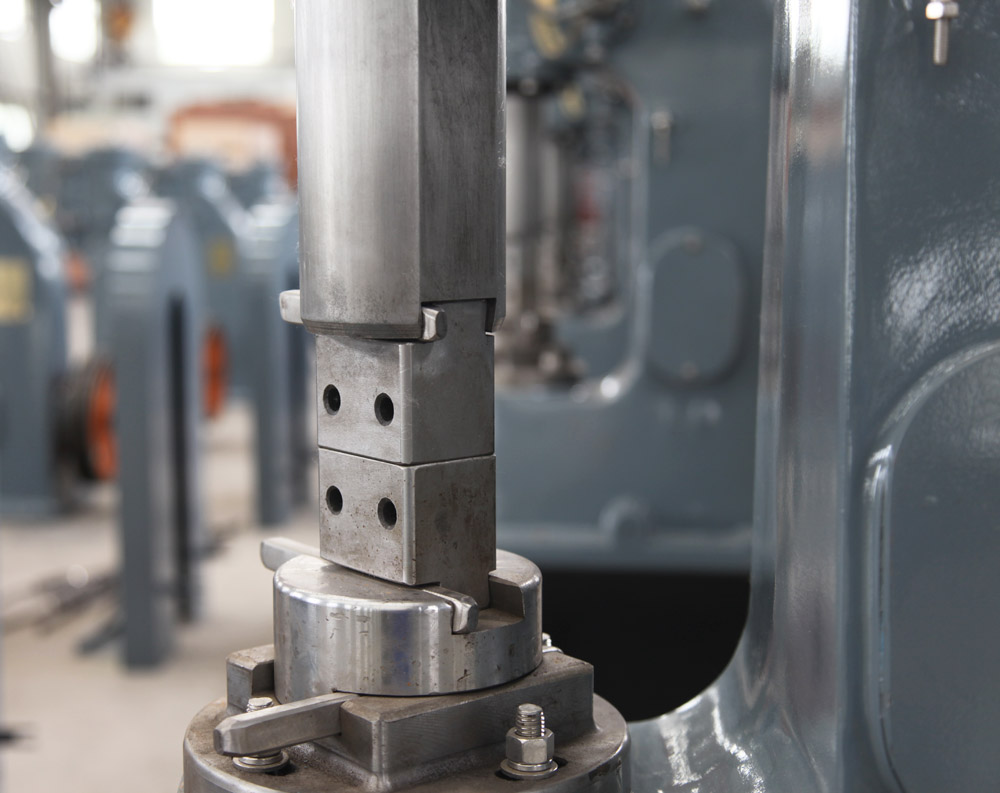

 安阳锻压小空气锤锤头(砧块)图片如下:

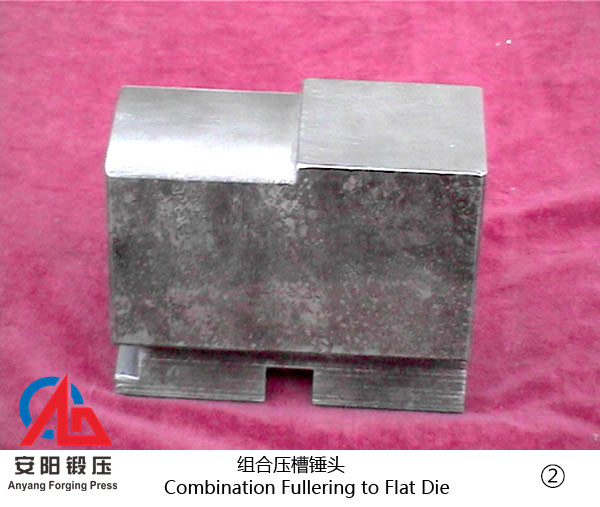

空气锤组合拉伸锤头/砧块  空气锤组合压槽锤头/砧块

安阳锻压小空气锤组合压槽锤头                         安阳锻压小空气锤组合拉伸锤头

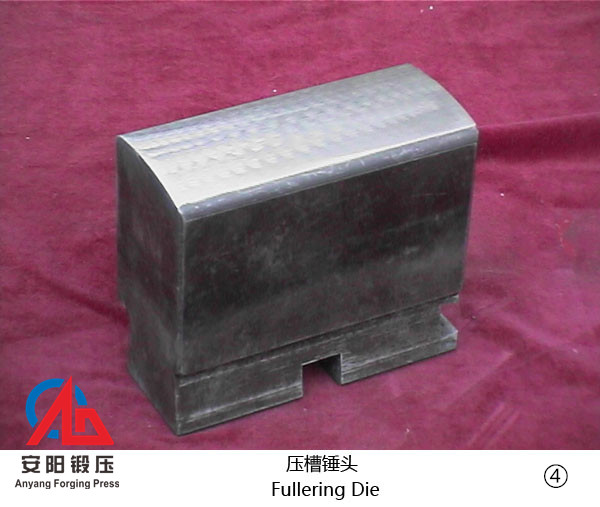

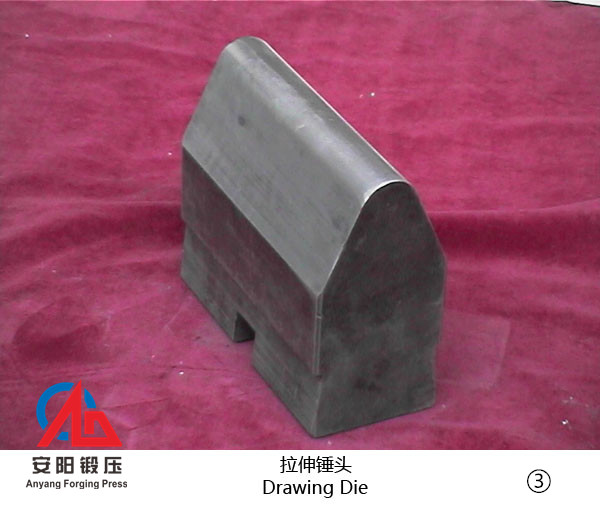

空气锤拉伸锤头/砧块  空气锤压槽锤头/砧块

安阳锻压小空气锤拉伸特殊锤头                      安阳锻压小空气锤压槽锤头

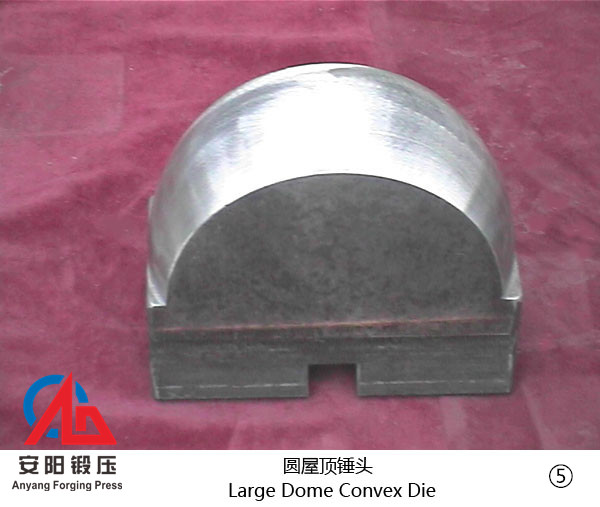

空气锤圆屋顶锤头/砧块  空气锤大成型锤头/砧块

安阳锻压小空气锤圆屋顶特殊锤头                           安阳锻压小空气锤大成型特殊锤头。

如您对以上任一款小型铁艺空气锤锤头感兴趣,请拨打空气锤求购服务热线 0372-5973147 或者发邮件到aydy@ayduanya.com .

产品技术参数



安阳锻压大空气锻锤规格及技术参数

分体锻造空气锤型号

C41-150

C41-250

C41-400

C41-560

C41-750

C41-1000

C41-2000

落下部分质量(kg)

150

250

400

560

750

1000

2000

打击能量(kj)

2.5

5.6

9.5

13.7

19

27

54

打击次数(min-1)

180

140

120

115

105

95

80

工作区间高度(mm)

370

450

530

600

670

800

1000

锤杆中心线至锤身距离(mm)

350

420

520

550

750

800

950

可锻
  毛坯

方(mm*mm)

130×130

145×

145

220×

220

270×

270

270×

270

290×

290

350×

350

圆(mm)

Φ145

Φ175

Φ240

Φ280

Φ300

Φ320

Φ400

电机

型号

Y180M-

4-B3

Y180L-

4-B3

Y200L-

4-B3

Y280S-

6-B3

Y280M-

6-B3

Y315S-

6-B3

Y315L2-

6-B3

功率(kw)

18.5

22

30

45

55

75

132

机器质量

主机(kg)

3260

5000

8000

9800

17000

20000

48000

机器外形尺寸(mm)

2390×

1085×

2150

2639×

1155×

2540

2785×

1400×

2884

3464×

1500×

3157

3905×

1370×

3175

3770×

1500×

4125

4200×

2300×

4390



安阳锻压小空气锤/铁匠空气锤/打铁空气锤规格及技术参数

小型空气锤型号

C41-9

C41-15

C41-25

C41-40

C41-55

C41-75

落下部分质量(kg)

9

15

25

40

55

75

打击能量(kj)

0.09

0.16

0.27

0.53

0.7

1

打击次数(min-1)

245

245

250

245

230

210

工作区间高度(mm)

135

160

240

245

270

297

D-锤杆中心线至锤身距离(mm)

120

140

200

235

270

280

可锻

毛坯

方(mm*mm)

25×25

30×30

40×40

52×52

60×60

110×110

圆(mm)

Φ30

Φ35

Φ48

Φ68

Φ75

Φ85

电机

型号

Y90L-4-B3

Y100L1-4-B3

Y132S1-6-B3

Y132M1-6-B3

Y160M-6-B3

Y132M2-4-B3

功率(kw)

1.5

2.2

3

4

7.5

7.5

重量(含钢底座)

(kg)

430

470

970

1230

1600

2300

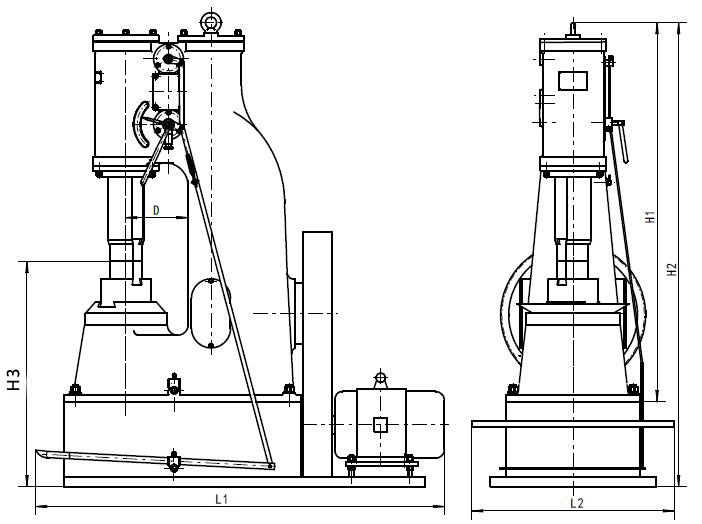

H1 mm 850 965 1220 1365 1600 1875
H2 mm 1450 1515 1725 1785 1950
H3 mm 920 920 925 920 965 750
L1 mm 1080 1150 1435 1615 1830 1570
L2 mm 420 555 685 765 845 930



安阳锻压小空气锤/铁匠空气锤/打铁空气锤规格及技术参数(L型)

小型空气锤型号

C41-15L

C41-25L

C41-40L

C41-55L

C41-75L

C41-110L

落下部分质量(kg)

15

25

40

55

75

110

打击能量(kj)

0.16

0.27

0.53

0.7

1

1.98

打击次数(min-1)

245

250

245

230

210

180

工作区间高度(mm)

160

240

250

270

300

355

D-锤杆中心线至锤身距离(mm)

170

235

270

300

330

400

可锻
  毛坯

方(mm*mm)

30×30

40×40

52×52

60×60

65×65

110×110

圆(mm)

Φ35

Φ48

Φ68

Φ75

Φ85

Φ120

电机

型号

Y100L1-4

Y132S1-6

Y132M1-6

Y160M-6-B3

Y132M2-4-B3

Y180L-6

功率(kw)

2.2

3

4

7.5

7.5

15

机器质量

kg

540

1100

1390

1700

2460

3300

H1 mm 1025 1330 1500 1750 2220  2382
H2 mm 1575 1835 1920 2100
H3 mm 920 925 920 965 915 917
L1 mm 1180 1470 1650 1860 1620 1910
L2 mm 650 740 800 880 670 1070
